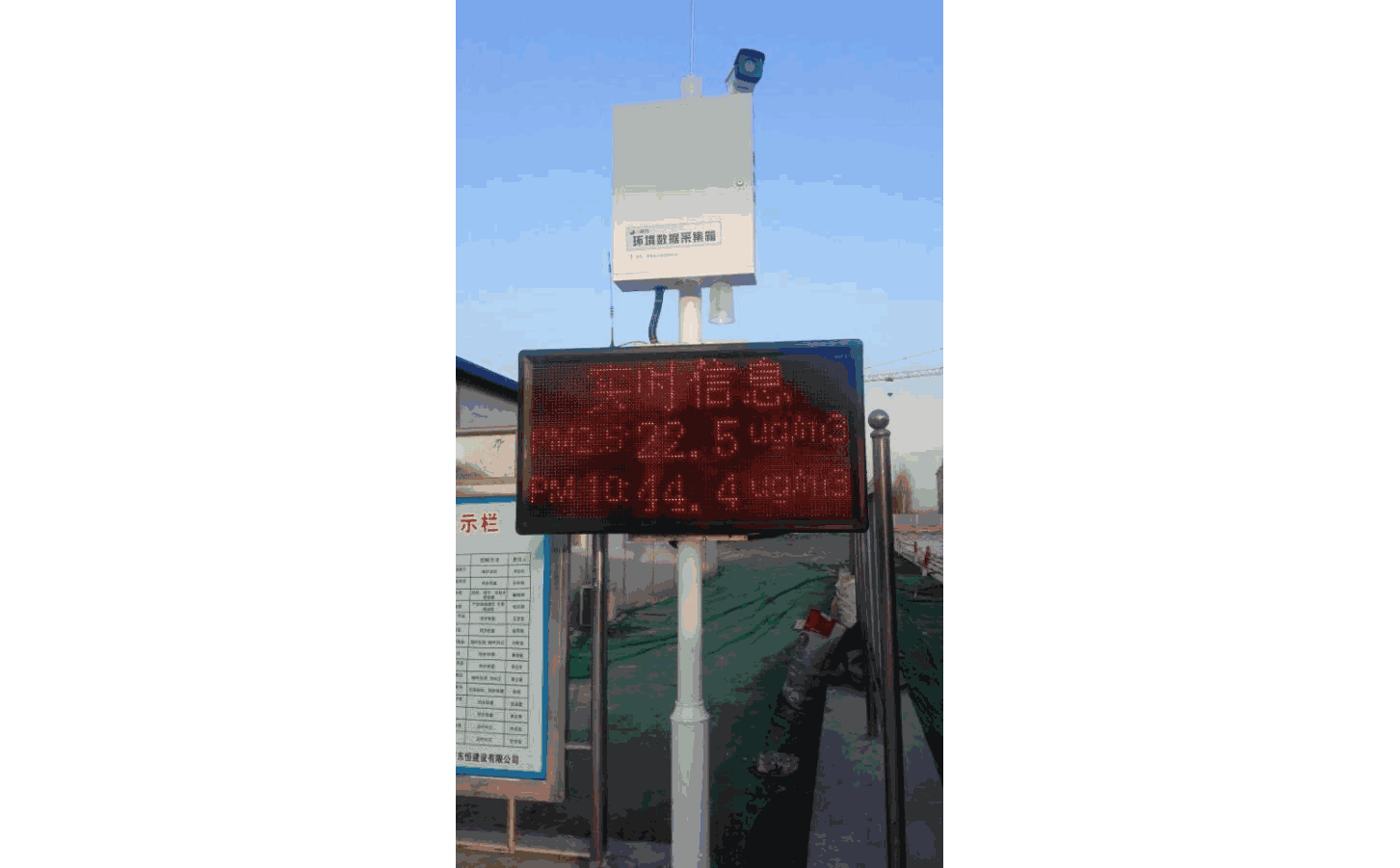

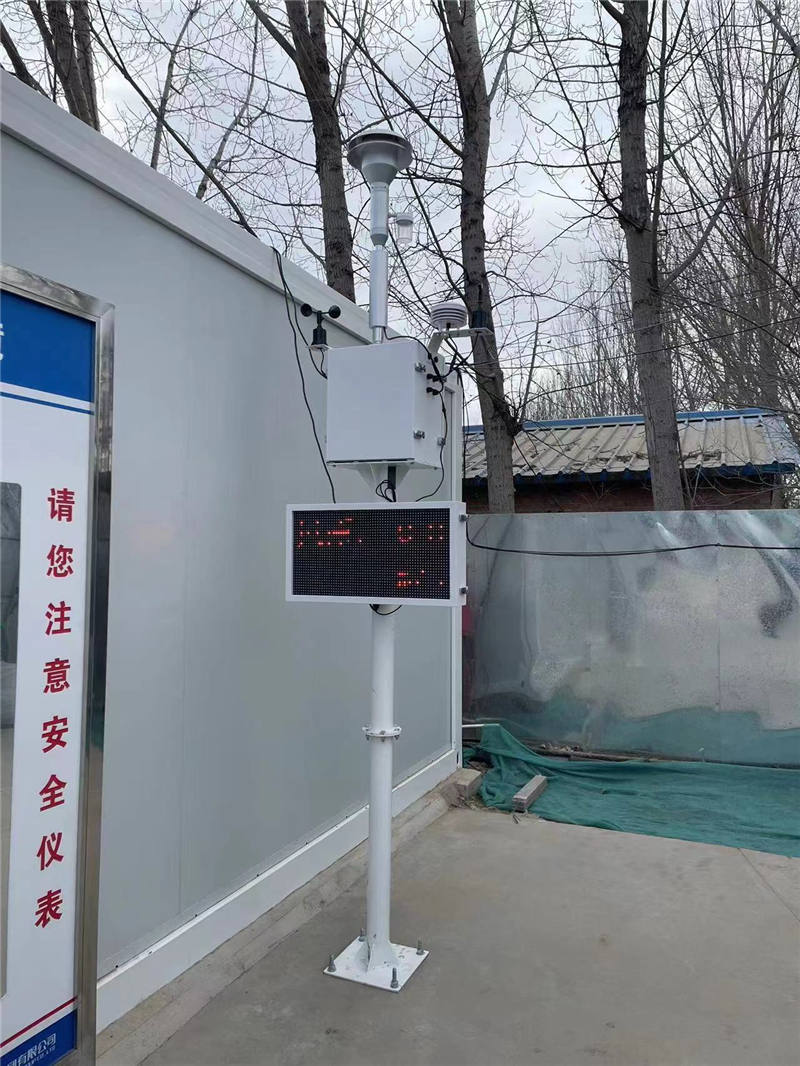

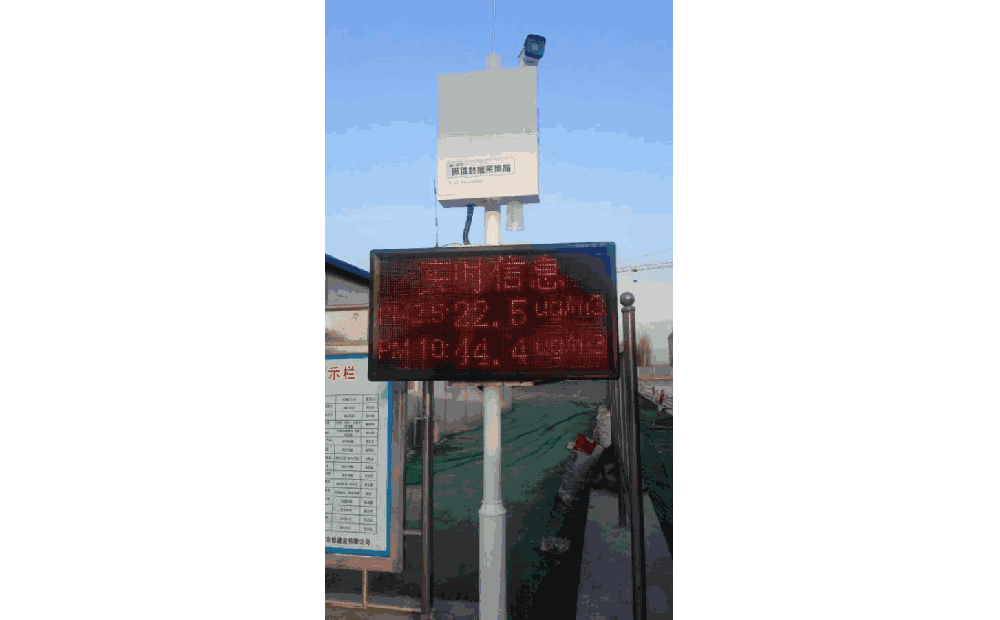

山西华德采购风途扬尘监测仪案例

采购单位：山西华德冶铸有限公司

采购设备：泵吸式扬尘在线监测系统

设备型号：FT-YC05

采购时间：2019年

设备系统组成

本系统主要由前端数据采集系统、传输网络、后台数据处理及信息监控管理平台组成。

（1）前端数据采集系统

前端数据采集系统主要负责现场图像采集、环境数据的采集、录像存储和网络传输。主要包括分布安装在各个区域的高清红外模拟摄像机、高清网络摄像机、环境监控传感器，用于监测点的全天候图像监控、环境空气数据采集和安全防范，满足对现场监控可视化、报警方式多样化和历史数据可查化的要求。集成有PM2.5/PM10，TSP扬尘监测、温湿度及风速风向监测、噪声监测等多种功能；

（2）传输网络

监测点的传输可以采用无线传输方式，无线传输能适应监测点复杂的环境，这样可以避免因为网线的损坏而不能传输的问题。

（3）监控平台

监控平台是本系统的核心所在，是执行日常监控、系统管理、应急指挥的场所内部署视频监控综合管理平台。是一个互联网架构的网络化平台，具有对各子站的监控功能以及对数据的报警处理、记录、查询、统计、检测数据曲线输出等多种功能。城市环境监测系统还可与各种污染治理设备装置联动，实现城市扬尘实时监测及超标自动治理一体化的数字化城市监控管理目标。

监测指标	测量范围	分辨率	精准度	备注
PM2.5	0-2000ug/m3	1ug/m3	±10%左右	PM2.5/PM10 集成一体传感器
PM10	0-4000ug/m3	1ug/m3	±10%左右
噪声	30db~130db	0.5db	±%，A 加权	频率范围：10~20KHz；
温度	-50℃～+100℃	0.1℃	±0.2℃	大气温度湿度 传感器集成一体
湿度	0～100％RH	0.1％RH	±0.8%RH
支架	定制支架：风力传感器支架、风速传感器支架、温湿度传感器支架
LED屏幕	每台扬尘设备上配置独立的led屏幕
供电	220V，带过欠压保护器
功率	100W

1、符合国家标准：GB3096-2008《声环境质量标准》和GB3095-2012《环境空气质量标准》

2、365天24小时全天候实时在线监测。

3、现场可视化管理，可连接多个传感器并远程传输至大显示屏。

4、设定了报警管理，超限后向指定的手机上发送短信，及时预警，提高实时监测的有效性。

5、外部电源和通讯系统出现的临时故障不影响数据采集，通讯恢复后可自动下载延误传输的数据；永久断电不丢失已采集存储的数据。

6、支持LED户外显示屏等实时显示数据。（户外显示屏可根据客户需求定制）

7、实现数据的存储管理，对监测点的数据图形展示，曲线分析，超限超标报警统计，远程制控等，为相关监管部门提供精准的数据决策依据。

8、支持多种通讯方式：以太网通讯，可选4G网络。在监测点安装环境监测系统后，将对城市进行连续不间断监测，主要监测的项目为可吸入颗粒物，并配套噪声监控系统、气象系统、数据采集系统和通信系统等，与各级环保局污染源监控中心无缝对接，实现互联互通。

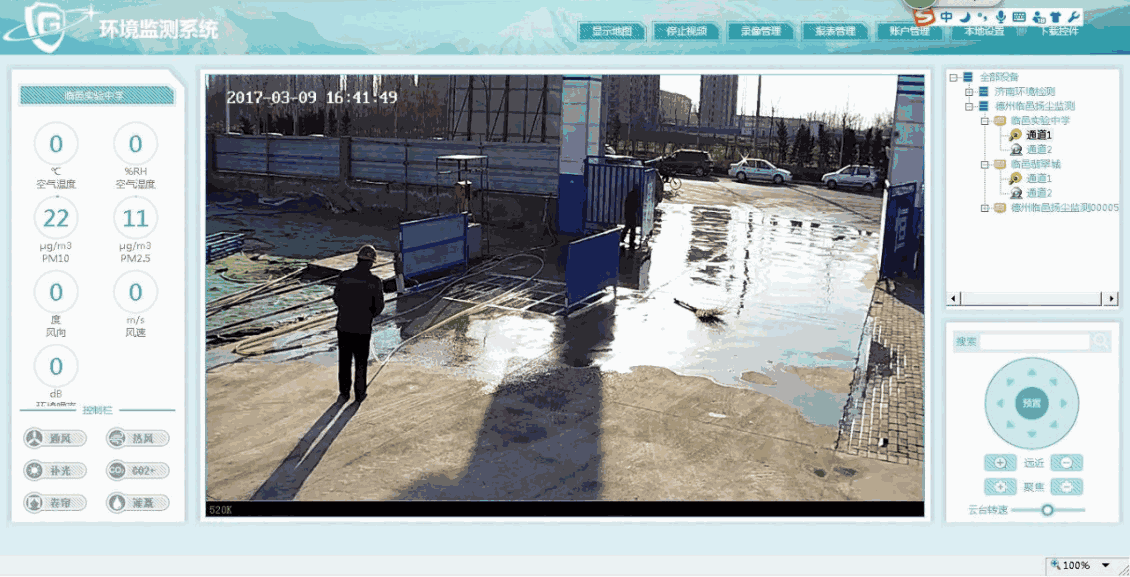

可在地图上标定路口位置，可以直接在地图上查看路口实时数据

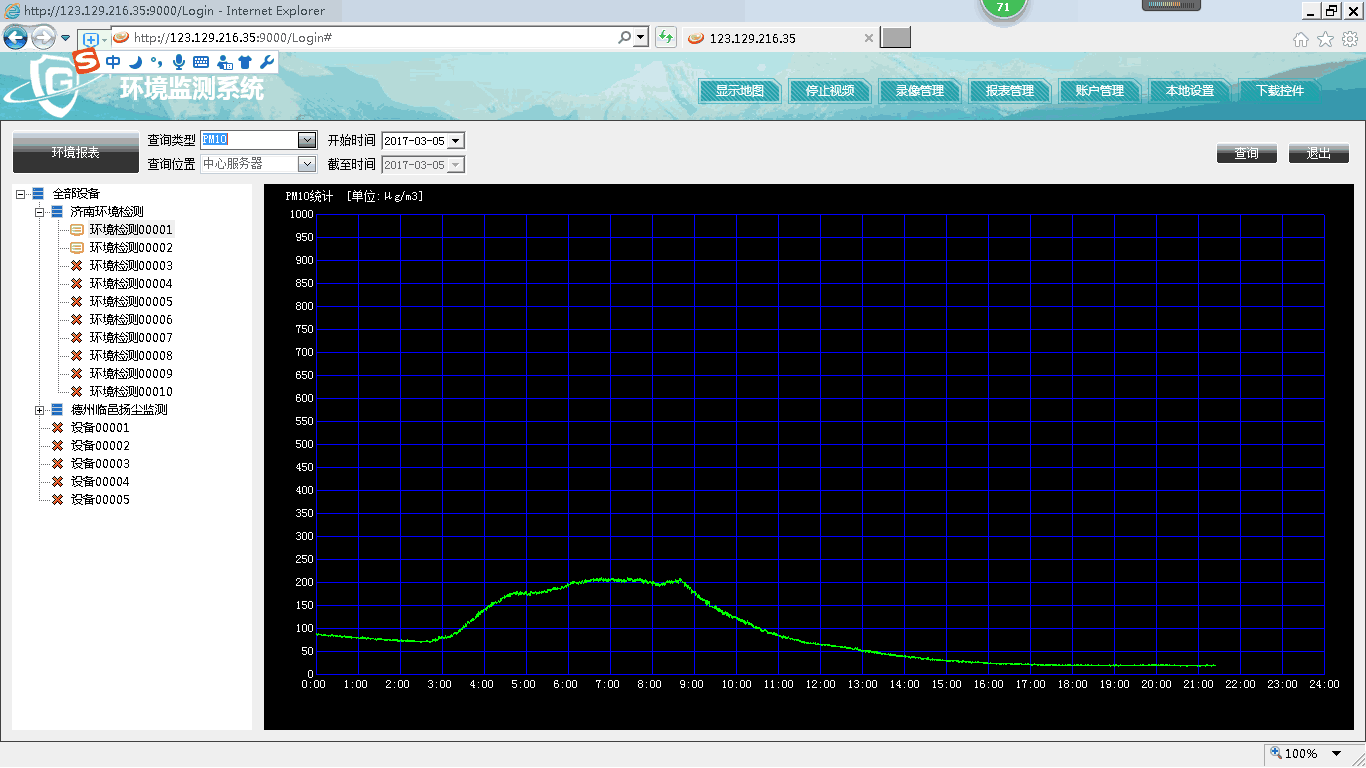

查看环境数据：PM10等曲线（粒度10秒）

售后服务

我司销售所有扬尘在线监测设备全部带有CCEP环保证书、CPA计量单位证书，所有设备质保一年、终身维修（非人为损坏）。质保初始期以实际安装完毕日期为准。在质保期内出现任何问题，我司免费维修。超过质保期限出现问题，贵公司只需承担来回邮寄费用，维修费用我司承担。
