便携式el检测仪

发布时间：2024-04-22 16:09:08 浏览量：1304

型号：FT-EL1
价格：24000元

在线咨询

产品简介 / Introduction

便携式el检测仪产品简介：

便携式el检测仪又称光伏组件便携式el测试仪，便携式el检测仪是利用光伏组件EL发光原理研发的可检测太阳能组件内部隐裂，通过检测确保光伏组件的发电效率，该设备便于携带，适用于流动性用户现场检测。便携式el检测仪应用于光伏太阳能电池板的内部缺陷检测，可跟高的帮助用户完成产品质量检测把控生产与安装风险。

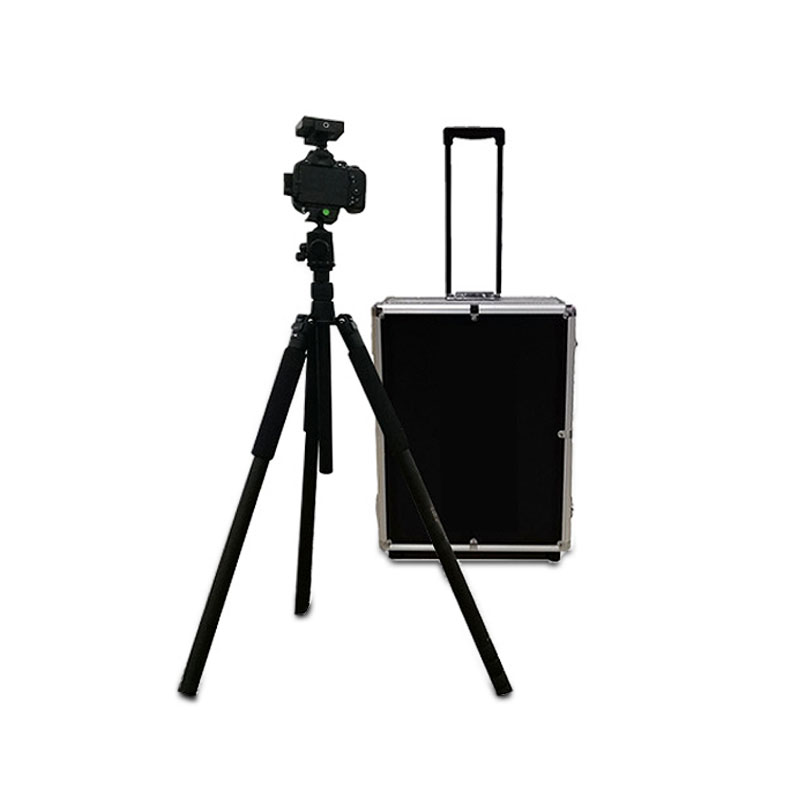

便携式el检测仪搭载1600万级红外相机可有效帮助用户完成光伏板质量检测，整机配备更为轻便的测试电源与三脚架模块，携带运输更为便捷，并且不受航空携带影响。

便携式el检测仪应用场景：

适用于光伏电站组件到货检，以及仓库/实验室/工厂的组件质量检测。

便携式el检测仪应用场景

便携式el检测仪可识别缺陷类型：

隐裂	破片	碎片	断栅	黑心	虚焊
工艺污染	低效率片	黑边	烧结	过刻	穿孔

便携式el检测仪产品特点优势：

1、携带便捷适用于移动式电站测试

2、全自动对焦精度更高清晰度更好

3、1600万级红外相机画质更透彻

4、程控恒流电源现场检测更为安全稳定

5、平板电脑图传查看无需相机查看检测图像

6、1.5米轻型三脚架移动轻便简单

7、整机模块低至5kg，背包轻便携带

便携式el检测仪产品特点

便携式el检测仪应用领域：

场景	工厂组件、仓库组件、电站现场组件安装前测试、
测试	白天：户外防红外暗室测试；室内无太阳光环境测试、夜晚：直接三脚架测试，灯光月光无影响
对象	晶硅组件、薄膜组件（可定制）
数量	单块组件成像检测

便携式el检测仪规格参数：

模块	配置	规格
相机模块	像素	1600万像素
	分辨率	4928X3264
	芯片	23.6x15.6mm、CMOS传感器
	精度	1.5mm/pixel
	光屏蔽	灯光、月光、星光、室内轻微太阳光
	检测面积	3000mm*2000mm
	镜头	18-55mm
	对焦模式	全自动对焦
	电池	700mah
	内存卡	32GB、Wi-Fi无线
	数据线	10cm
电源模块	输出电流	0～10A可调
	电流精度	0.1A
	输出电压	0～60V可调
	电压精度	0.1V
	控制面板	LED数显程控面板
	功能设置	上电参数预设保存；输出一键上电
	电路保护	短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板
	上电线	10cm交流三孔输入线
	直流线	3m直流输出线、MC4端口对接组件
电脑	平板电脑	安卓平板
软件	图传APP	检测图片查看与下载
支架系统	检测支架	1.5米铝合金支架
支架系统	检测云台	支架一体式安装，360度旋转
使用环境	沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境
质保售后	2年质保、24H响应、72H故障解决方案、备品备件协调

便携式el检测仪配置清单：

序号	名称	规格	数量	单位
1	EL相机	1600万像素	1	台
2	EL红外镜头	18-55mm	1	台
3	平板电脑	纽麦	1	台
4	图传传输模块	Wi-Fi内存卡	1	套
5	数据线/充电器	标准	1	套
6	相机电池	标准	2	块
7	检测支架	1.5米	1	套
8	直流稳压电源	0～60V、0～10A输出；AC220供电输入	1	台
9	上电线	3米	1	根
10	设备三防箱	标准	1	套
11	EL图传APP	无线查看相机内检测图		套
*	适用场景	光伏电站安装前组件测试；仓库组件测试；
*	其他	设备全自动对焦；可航空携带
